메카
실린더(전동 실린더) (SCN5-010-□□□-S03)
SCN5-010-050-S03/SCN5-010-100-S03/SCN5-010-150-S03
SCN5-010-200-S03/SCN5-010-250-S03/SCN5-010-300-S03 |
|
|
SCN5시리즈
알루미늄
보디-로 신등장
스트로크는,50mm~300mm
써보모터·써보 앰프·콘트롤러 일체형
|
|
특징 1：에어 실린더와의 대비. |
|
|
☆ 릴레이 접점, 또는 시퀀서의I/O그리고 동작 가능합니다 |
|
|
☆ 에너지 절약 타입의 실린더입니다 ： Air가 필요 없습니다 |
|
|
☆ 환경 대책형의 실린더입니다：폐기 오일 없이 오일 회수 장치가 필요 없습니다 |
|
|
☆ 배관·배선 코스트의 삭감을 할 수 있는：직류 전원+24V의ON/OFF신호로 동작합니다 |
|
|
☆ 완충기·오토 스윗치가 불필요합니다：충돌음은 없습니다 |
|
|
☆ 존 신호의 출력 가능합니다 |
|
2.특징(그 2)：에어 실린더로 어려웠던 동작이
가능하게 되었습니다 |
|
|
☆ 멜티포인트(임의16점)가 간단하게 가능해져, 라드의 주위 멈춤도 표준 사양입니다 |
|
|
☆ 추진력을 간단하게 가변 할 수 있습니다 |
|
|
☆ 이동 속도를 간단하게 가변 할 수 있습니다, 특히 저속 동작 가능합니다 |
|
|
☆ 다축의 동기 동작을 간단하게 할 수 있습니다 |
|
3.특징(그 3)：종래의 전동 실린더와의
대비에서 |
|
|
☆ 원점복귀는 전원 투입 후, 최초의 위치 결정 지령시, 자동으로 실시합니다 |
|
|
☆ 써보모터의 지식·경험은 필요 없습니다 |
|
|
☆ 티칭 툴은 메뉴얼이 필요없는 만큼 간단하게 조작 가능합니다 |
|
|
☆ 기술적인 문제는 전화, 팩스, 메일등으로 보충 하겠습니다 |
|
3.외형도(밑그림을 클릭해 주세요, 확대 도화 엽니다) |
|
|
|
|
|
시스템 형식 |
SCN5-010-050-S03(10Kg
50mm) / SCN5-010-100-S03(10Kg
100mm)
SCN5-010-150-S03(10Kg
150mm) / SCN5-010-200-S03(10Kg
200mm)
SCN5-010-250-S03(10Kg
250mm) / SCN5-010-300-S03(10Kg
300mm)
|
|
수명 보증 |
납품 후3년, 또는1만km
(단, 사양 범위내에서의 사용을 전제로
한다) |
|
스트로크(mm) |
50 |
100 |
150 |
200 |
250 |
300 |
|
최대 추진력(N)/(kgf) |
100 / 10.2 |
|
토르크모드 최대추진력(N/kgf) |
70 / 7.1 |
|
최대 속도(mm/s) |
400 |
200 |
160 |
120 |
|
반복 위치 결정 정도(mm) |
±0.01 (단시간 반복 위치 결정 정도) 주1), 주2) |
|
로스트 모션(mm) |
0.3 |
|
허용 래디얼 하중(N) |
15 |
10 |
5 |
4 |
3 |
2.5 |
|
로드지름(mm) |
φ15 |
|
로드 첨단 나사지름 |
M10
핏치1.25(SUS303) |
|
위치 결정 포인트수 |
16 |
|
전원 |
DC24V±10 % ( 최대 2.0 A) |
|
입/출력
신호 |
패러렐
입력신호 |
신호명 |
DC24V DI/DO 인터페이스(콘넥타PIO)
목표 위치
번호(4Bit 바이너리 PC1,PC2,PC4,PC8),스타트(CSTR), 축이동 인터록((ILK) |
|
입력전류 |
최대4mA / 포트 (싱크타입의 출력 회로와 접속해 주십시요) |
|
패러렐
출력신호 |
신호명 |
DC24V DI/DO인터페이스(콘넥타PIO)
위치 결정
완료(PFIN/INP),알람(ALM),완료신호(ZONE), 원점복귀 완료(ZFIN) |
|
출력전류 |
최대10mA / 포트 (오픈 콜렉트 출력입니다) |
|
시리얼 신호 |
시리얼 인터페이스(연결기SIO) +5V,5G,TRx+,TRx- |
|
보호 기능 |
과속도, 주전원 과전압, 회생 전압 이상, 과부하,센서이상,서보이상 |
|
환경조건 |
사용 온도 |
0 ~ 40 ℃ |
|
보존 온도 |
-20 ~ 60 ℃ |
|
사용·보존 습도 |
≤ 90 % RH 단, 결로없을것 |
|
중량(kg) |
1.1 |
1.2 |
1.4 |
1.6 |
1.8 |
2.0 |
|
※) |
제품 개량 때문에, 정격, 사양, 치수등의 일부를 예고없이 변경하는 일이
있습니다 |
|
주1) |
실린더의 스트로크 양단에 원점 내밀기용 우레탄고무(절멸90)(을)를 사용하고
있습니다.우레탄고무의 경시 변화는 최대0.05~0.07mm/1~2년 정도라고 추정합니다. 따라서, 경시 변화에 의해 원점
위치가 최대0.07mm정도 시프트 할 가능성을 생각할 수 있기 때문에, 유저님의 사용 방법에 따라서는 데이터 보정등의
처리가 필요하게 되는 경우가 있습니다. |
|
주2) |
한방향으로부터의 위치 결정으로 합니다 |
|
|
|

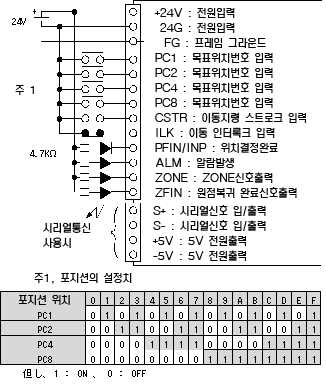

5.외부 접속도 |
|
|
|
6.속도-추진력 특성 |
|
|
|
|
|
|
|
|
|
